您现在的位置: 首页>玛拉胶带>pet双面胶带、电子双面胶带

pet双面胶带、电子双面胶带

来源:苏州金石锦胶带厂家 浏览量:19次


pet双面胶带是通过电脑自动空隙涂布技术,使用优质PET膜, 涂亚克力压敏胶复合防粘纸而成.通过特殊工艺加工而成,质量稳定,具有较好耐低高温性能和高度透明性的电子双面胶带。

特 点;

   PET双面胶带采用PET薄膜芯材,易于模切,边缘整齐。 PET胶带通过简单调节膜厚与胶厚,来满足粘性与支撑性能的平衡。 PET胶带两面不同胶粘剂设计,更适宜不同材料间的粘接。

用 途

• 广泛用于薄膜开关行业。

• 电子产品非光学部件的粘接。

• 车后视镜、医疗器械部件的粘接。

构 造

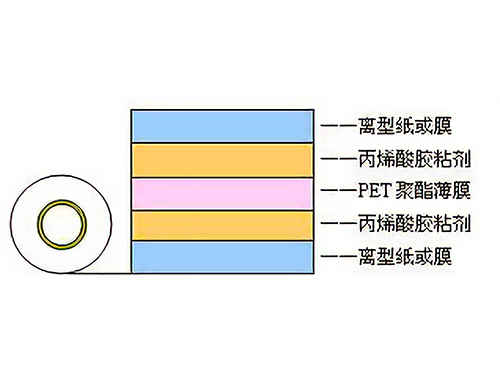

              pet双面胶带构造分析图

具体参数:

胶带名称

芯材厚度
(mm)

胶带厚度
(mm)

粘着力
(N/20mm)

特性及应用领域

W-2025D
W-234DI
W-259D

0.012
0.012
0.012

0.050
0.050
0.050

13.0
8.9
7.4

薄型胶带,用于电子产品部件粘接;实例:手机缓冲泡棉PORON粘接

W-2586G

0.015

0.055

4.7/8.9

一面可再剥离,一面中高粘接强度,用于手机过程板材的固定

W-200HBF

0.025

0.085

9.5

黑色,绝缘性好;用于后视镜加热片

W-200DS
W-200HG
W-200BD

0.012
0.015
0.100

0.080
0.125
0.155

10.0
17.0
10.5

尺寸安定,电子产品非光学部件的粘接,对塑料类被粘体初期可反复粘贴,综合性能优

W-0011H

0.025

0.125

硅面:9.0
丙烯酸面:17.8

一面有机硅胶,一面丙烯酸胶,用于硅橡胶片与金属或塑料壳体的粘接

W-217FBI

0.050

0.150

15.6

黑色,用于电子、医疗器械行业

W-202DI
W-3001H
W-4001C
W-202ADT

0.012
0.025
0.125
0.075

0.060
0.085
0.205
0.235

10.8
16.0
20.3
30.8

采用高粘接强度胶粘剂,对低表面能塑料(PP、PE)的粘接也适用;实例:薄膜开关面板

W-2022G
W-2021G

0.015
0.015

0.100
0.140

17.5
19.2

高粘接强度,用于手机框体的固定

W-2515
W-2519H
W-2513HK
W-212H
W-217JBK

0.025
0.025
0.025
0.025
0.038

0.090
0.115
0.135
0.150
0.150

3.0/14.5
12.0/19.5
14.0/21.0
14.9/21.9
15.2/21.2

一面永久固定,一面可再剥离,用于磁条贴合等场合;实例:射频标签粘接

W-216CKII

0.125

0.225

18.8

初粘大,性价比优;用于平面薄膜开关

W-217系列

0.015~0.175

0.100~0.250

——

综合性优,品质稳定;薄膜开关、铭牌用系列胶带



此种电子双面胶带以双层覆纸型产品为主,可生产单层覆纸型产品。

在25μmPET聚酯薄膜裱褙、拉伸速度为300mm/min的条件下做180°剥离测试。

以上记载的数据均在标准条件下测试所得,所有数据并非保证值,仅供参考。

您可能想知道关于玛拉胶带的问题
    玛拉胶带客户案例
      评论及咨询信息:
      暂无
      发表评论及咨询:






      联系我们
